Data Pipelines & ETL

다음 공식 문서를 읽고 필요 내용을 정리, Flink 1.17 버전 기준으로 정리했습니다.



• Flink의 흔한 용도는 ETL(extract, transform, load) 파이프라인 구현을 하기 위해서 사용된다.
  • 다양한 source에서 데이터를 가져와서 변형하거나 Data enrichment를 수행
• ETL 용도로 Flink 사용시 Table이나 SQL API 사용시 적합

1. Stateless Transformations

flink training repo 기반으로 예시들이 설명 - https://github.com/apache/flink-training/tree/release-1.17/

GitHub - apache/flink-training: Apache Flink Training Excercises

map()

example

GeoUtils 클래스를 이용해서 정보를 Enrich (위도, 경도 정보를 이용해서 Grid 셀에 매핑)

public static class EnrichedRide extends TaxiRide {
    public int startCell;
    public int endCell;

    public EnrichedRide() {}

    public EnrichedRide(TaxiRide ride) {
        this.rideId = ride.rideId;
        this.isStart = ride.isStart;
        ...
        this.startCell = GeoUtils.mapToGridCell(ride.startLon, ride.startLat);
        this.endCell = GeoUtils.mapToGridCell(ride.endLon, ride.endLat);
    }

    public String toString() {
        return super.toString() + "," +
            Integer.toString(this.startCell) + "," +
            Integer.toString(this.endCell);
    }
}

DataStream<TaxiRide> rides = env.addSource(new TaxiRideSource(...));

DataStream<EnrichedRide> enrichedNYCRides = rides
    .filter(new RideCleansingSolution.NYCFilter())
    .map(new Enrichment());

enrichedNYCRides.print();

public static class Enrichment implements MapFunction<TaxiRide, EnrichedRide> {

    @Override
    public EnrichedRide map(TaxiRide taxiRide) throws Exception {
        return new EnrichedRide(taxiRide);
    }
}



flatmap()

• map function은 one-to-one transformation 수행
• flatmap은 one-to-many transformation 수행

DataStream<TaxiRide> rides = env.addSource(new TaxiRideSource(...));

DataStream<EnrichedRide> enrichedNYCRides = rides
    .flatMap(new NYCEnrichment());

enrichedNYCRides.print();

public static class NYCEnrichment implements FlatMapFunction<TaxiRide, EnrichedRide> {

    @Override
    public void flatMap(TaxiRide taxiRide, Collector<EnrichedRide> out) throws Exception {
        FilterFunction<TaxiRide> valid = new RideCleansing.NYCFilter();
        if (valid.filter(taxiRide)) {
            out.collect(new EnrichedRide(taxiRide));
        }
    }
}



2. Keyed Streams

keyBy()

• attributes로 파티션을 나눌 때 유용한 점 존재
• example

  • 정해진 start 범위에서  가장 길게 택시를 탑승한 내역을 구하고자 할때 KeyBy로 startCell로 repartition해두면 start 범위내 데이터들을 정렬된 상태로 처리가 가능하다. (GROUP BY의 기능을 수행)

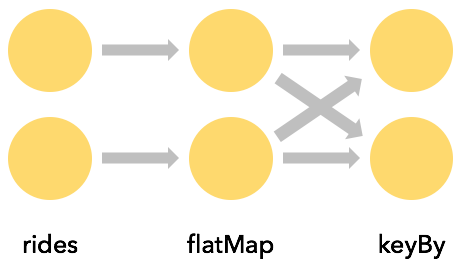

rides
    .flatMap(new NYCEnrichment())
    .keyBy(enrichedRide -> enrichedRide.startCell);

• keyBy는 네트워크 부하가 있는데 파티션간 shuffle이 일어나면서 직렬화와 역직렬화가 일어나기 때문

Keys are computed

• KeySelector를 지정하는데 제한은 없고 hashCode() 메소드와 equals() 메소드는 구현이 되어 있어야 한다.
  • Enum, Array, random number 생성을 하는 것은 배제를 하지만 Tuple이나 POJO를 사용하여 복합 키를 만들어 낼 수 있음

Aggregations on Keyed Streams

• 다음 코드는 startCellrhk duration을 가지는 새로운 스트림을 만들어 냄



import org.joda.time.Interval;

DataStream<Tuple2<Integer, Minutes>> minutesByStartCell = enrichedNYCRides
    .flatMap(new FlatMapFunction<EnrichedRide, Tuple2<Integer, Minutes>>() {

        @Override
        public void flatMap(EnrichedRide ride,
                            Collector<Tuple2<Integer, Minutes>> out) throws Exception {
            if (!ride.isStart) {
                Interval rideInterval = new Interval(ride.startTime, ride.endTime);
                Minutes duration = rideInterval.toDuration().toStandardMinutes();
                out.collect(new Tuple2<>(ride.startCell, duration));
            }
        }
    });

• 위에서 만들어진 새로운 스트림을 이용하면 각각의 startCell마다 가장 많이 택시 탑승한 이력들을 뽑아낼 수 있음
• 다음 코드로 keyBy를 이용해서 startCell마다 그룹을 지어주고 maxBy로 group마다 가장 큰 duration이력을 print할 수 있음

minutesByStartCell
  .keyBy(value -> value.f0) // .keyBy(value -> value.startCell)
  .maxBy(1) // duration
  .print();

...
4> (64549,5M)
4> (46298,18M)
1> (51549,14M)
1> (53043,13M)
1> (56031,22M)
1> (50797,6M)
...
1> (50797,8M)
...
1> (50797,11M)
...
1> (50797,12M)

• aggregation 할 때 주의사항
  • flink application에서 state 사용을 할 시 unbounded 데이터를 처리 할 때 잘못하면 state 양이 무제한으로 많아질 수 있어서 전체 스트림에 대한 정보를 저장하기 보다는 window 형식으로 처리하는 것을 권장함
• 위의 aggregation 메소드는 maxBy() 메소드를 예시로했지만  reduce() 메소드 또한 aggregation 메소드 예시이다.

3.Stateful Transformations

Why is Flink Involved in Managing State?

Flink는 내부에서 관리하는 State 이외에 직접 사용하는 것을 권장한다.

• local: local machine에 유지하기 때문에 memory 접근 속도로 state에 접근이 가능하다.
• durable: fault-tolerant 기능을 가지고 있음. checkpoint로 일정한 interval마다 저장이 되고 실패시 복구 때 다시 사용이 가능
• vertically scalable: 내장된 RocksDB를 사용하면서 이는 scale out이 가능함
• horizontally scalable: Flink cluster가 크거나 줄어들때 state 재분배가 일어남
• queryable: Flink state에서는 외부에서 쿼리로 조회가 가능하다. (Queryable State API 사용)

Rich Functions

FilterFunction, MapFunction, FlatmapFunction: Single Abstract Method pattern 예시

이러한 인터페이스들에서 Flinksms "rich" 변형된 인터페이스들을 제공하는데 다음과 같은 추상적인 메소드들을 제공

• open(Configuration c)
  • Initialize 할때 호출됨
  • static data를 load 하거나 외부 서비스 connection 할때 등으로 사용됨
• close()
• getRunctimeContext()
  • Flink에서 관리하는 state를 만들고 접근할 수 있음

An Example with Keyed State

RichFlatMapFunction를 상속받는 Deduplicator를 구현해서 de-dup행위를 하는 코드 example

private static class Event {
    public final String key;
    public final long timestamp;
    ...
}

public static void main(String[] args) throws Exception {
    StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

    env.addSource(new EventSource())
        .keyBy(e -> e.key)
        .flatMap(new Deduplicator())
        .print();

    env.execute();
}

public static class Deduplicator extends RichFlatMapFunction<Event, Event> {
    ValueState<Boolean> keyHasBeenSeen;

    @Override
    public void open(Configuration conf) {
        ValueStateDescriptor<Boolean> desc = new ValueStateDescriptor<>("keyHasBeenSeen", Types.BOOLEAN);
        keyHasBeenSeen = getRuntimeContext().getState(desc);
    }

    @Override
    public void flatMap(Event event, Collector<Event> out) throws Exception {
        if (keyHasBeenSeen.value() == null) {
            out.collect(event);
            keyHasBeenSeen.update(true);
        }
    }
}

keyBy로 key마다 데이터 셋을 분배하고 key에 대한 데이터가 유입 되었다는 것을 state에 저장한 다음 유입이 된 이력이 있으면 더이상 데이터를 보내지 않음
